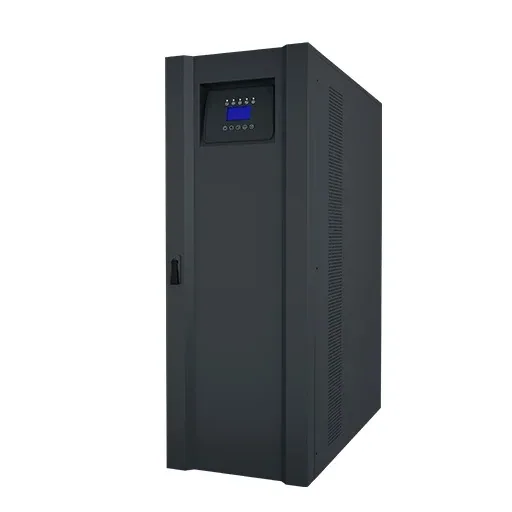

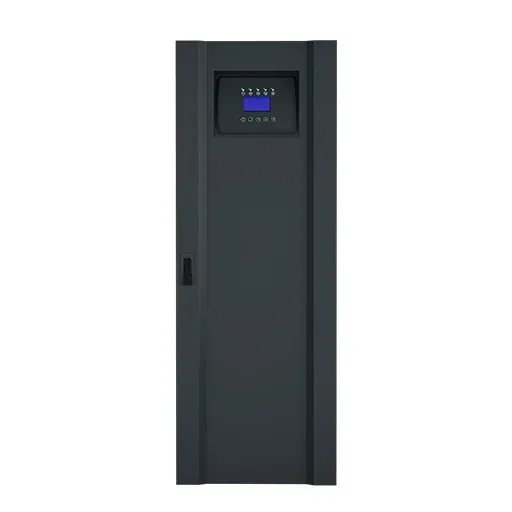

TF-I 3 Faz Giriş – 3 Faz Çıkış 3L 10 kVA-250 kVA
Her türlü endüstriyel, IT, hastane, aydınlatma ve diğer kritik iş uygulamaları için mükemmel yüksek verimliliğe ve ölçeklenebilir çalışma süresine sahip, kompakt ve yüksek performanslı üç fazlı güç koruması.
TF-I Serisi UPS’ler en son nesil güç komponentleri ve yeni nesil yüksek verimli 3 seviyeli topolojiyi kullanarak en yeni güç dönüştürme teknolojisine sahip, işlevsel, güvenli, kurulumu ve kullanımı kolay bir ürün sunmaktadır.
Genel özellikler
- 3-Level IGBT Topolojisi
- Tam Nominal Güç: kW=kVA
- Çevrimiçi Çift Çevrim Teknoloji (VFI-SS-111 Sınıfı)
- IGBT PWM Redresör & İnvertör Teknolojisi
- Çok İşlemcili Dijital Kontrol
- %96’ya varan yüksek verimlilik
- Eko-Mod özelliği ile %98’e varan verimlilik
- Düşük giriş akım TDH (≤3%)
- Yüksek giriş güç faktörü (≥0.99)
- Düşük çıkış voltaj THD (≤2%)
- Düşük yanıt süresi (≤2ms)
- Otomatik Soft-Start
- Aküden Başlatabilme
- Opsiyonel Çift Giriş
- Gelişmiş Akü Yönetimi
- DC/DC Şarjör/Booster
- Esnek sayıda akü bağlayabilme
- Geniş giriş voltaj çalışma aralığı
- Akü kullanımını azaltan yüke göre değişebilen giriş
- Çalışma voltajı (-%36’a kadar)
- Kısa devre, aşırı yük, yıldırım ve voltaj dalgalanma koruması
- 8 adete kadar Paralelleme
- Akıllı yedekleme yönetimi (N,N+1 ve N+x)
- 256 adet detaylı gerçek zamanlı olay kaydı
- Statik ve Manuel Bypass Sistemi
- Kullanıcı paneli üzerinden data analizi
- Geniş iletişim seçenekleri
- Uzaktan izleme ve yönetim yazılımı
- Mükemmel jeneratör uyumluluğu
- Programlanabilir kuru kontaklar
Teknik özellikler
| MODEL | TF-10K | TF-20K | TF-30K | TF-40K | TF-60K | TF-80K | TF-100K | TF-120K | TF-160K | TF-200K | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GÜÇ | 10 kVA/10 kW | 20 kVA/20 kW | 30 kVA/30 kW | 40 kVA/40 kW | 60 kVA /60 kW | 80 kVA / 80 kW | 100 kVA / 100 kW | 120 kVA / 120 kW | 160 kVA / 160 kW | 200 kVA / 200 kW | |
| GİRİŞ | |||||||||||
| Gerilim | 380 / 400 / 415 Vac. (F-F) | ||||||||||
| Gerilim Aralığı | 228~478Vac (3Faz + N + PE) | 304 ~ 478 Vac. (%100 Yük) / 228 ~ 304 Vac. (Yüke göre azalır) | |||||||||
| Frekans | 50 – 60 Hz. (Otomatik Algılama) | ||||||||||
| Frekans Aralığı | 40-70 Hz.±% 0,5 | ||||||||||
| Giriş Güç Faktörü | ≥ 0,99 | ||||||||||
| Toplam Harmonik Bozulma (THDi) | Lineer Yükte ≤ %1; Non Lineer Yükte ≤ %3 | ≤ %5 | |||||||||
| Bypass Gerilim Aralığı | Fabrika Ayarı; -20%～+15% .– LCD Panelden seçilebilir | Fabrika Ayarı; -%20 ~ +%15 Vac. | |||||||||
| Alt Limit: +10%, +15%, +20%, +25%; Üst Limit: -10%, -15%, -20%, -30%, -40% – LCD Panelden seçilebilir | |||||||||||
| Bypass Frekans Aralığı | ±1Hz, ±3Hz,±5Hz .– LCD Panelden seçilebilir | ||||||||||
| Bypass Aşırı Yük Kapasitesi | 125%: Sürekli Çalışabilir. | ||||||||||
| 125%~130%: 10dk.; 130%~150%: 1dk.;150%~400%: 1sn.; >400%, 200ms | |||||||||||
| ÇIKIŞ | |||||||||||
| Gerilim | 380 / 400 / 415 Vac. – LCD Panelden seçilebilir | ||||||||||
| Gerilim Regülasyonu | ± % 1 (Lineer Yükte) | ||||||||||
| Frekans | Şebeke ile senkron, Aküden çalışmada 50 / 60 Hz. ± 0,1 Hz. | ||||||||||
| Dalga Şekli / Çıkış Güç Faktörü | Tam Sinüs / 1 | ||||||||||
| Krest Faktörü | 3:1 | ||||||||||
| Toplam Harmonik Bozulma (THDv) | Lineer Yükte ≤ %1; Non Lineer Yükte ≤ %3 | ||||||||||
| Transfer Zamanı | 0 ms | ||||||||||
| İnvertör Aşırı Yük Kapasitesi | %110 Yükte 60 dak., %110-25 Yükte 10 dak., %125-%150 Yükte 1 dak.>%150 Yükte 200 msn. | ||||||||||
| AKÜ | |||||||||||
| Akü Gerilimi | Standart Modellerde; 240 Vdc. / 32-40 adet (Ayarlanabilir) | ||||||||||
| Akü Adet / Model | (10+10) | (20+20) | (15+15) * 2 Kol | Aküsüz | |||||||
| 20*12V.7-9 Ah | 40*12V.7-9 Ah | 60*12V.7-9 Ah | |||||||||
| Akü Şarj Akımı | Maks. 10A. | Maks. 15 A. | Maks. 20A. | 30A. | 40A. | 60A. | |||||
| Şarj Voltaj Hassasiyeti | ≤ %1 | ||||||||||
| SİSTEM | |||||||||||
| Verim | Maksimum %95 | Maksimum %96 | |||||||||
| Dısplay | 5" Dokunmatik Ekran | 5" Dokunmatik Ekran | 7" Dokunmatik Ekran | ||||||||
| Alarm | Aküden Çalışma, Akü Düşük, Fan Hatası | ||||||||||
| Paralel Çalışma | 6 Adede Kadar (Opsiyonel) | ||||||||||
| Haberleşme | Standart; RS 232, RS 485, USB | ||||||||||
| Opsiyonel; Programlanabilir Kuru Kontak, SNMP, Paralel Kit | |||||||||||
| ÇEVRESEL | |||||||||||
| Çalışma Sıcaklığı | 0 ˚C~ 40 ˚C | ||||||||||
| Bağıl Nem | %0 ~ %95 (Yoğunlaşmasız) | ||||||||||
| Depolama Sıcaklığı | -40 ˚C~ 70 ˚C | ||||||||||
| Duyulabilir Gürültü | ≤ 58 dB (1 metre) | ≤ 58 dB (1 metre) | ≤ 70 dB (1 metre) | ||||||||
| Çalışma Yüksekliği | ≤1000m. 1000-2000 m.de her 100 m.de %1 Güç Kaybı | ||||||||||
| BOYUTLAR | |||||||||||
| Net Boyutlar (GxDxY) mm. | 250x720x560 | 250x800x700 | 250x840x930 | 250x720x560 | 250x790x560 | 360x800x1200 | 360x850x1200 | 440x850x1250 | |||
| Paketli Boyutlar (GxDxY) mm. | 350x800x722 | 350x900x862 | 350x950x1102 | 350x800x718 | 350x850x818 | 450x870x1370 | 450x940x1350 | 530x940x1410 | |||
| Net/Brüt Ağırlık ( Kg ) | 82, 93 | 145, 156 | 215, 227 | 42, 52 | 48, 58 | 152, 172 | 156, 180 | 160, 180 | 194, 214 | 200, 220 | |
| STANDARTLAR | |||||||||||
| Uyumlu Standartlar | LVD: EN 62040-1, EMC: EN 62040-2 | ||||||||||
