UPS · Servo Voltaj Regülatörleri

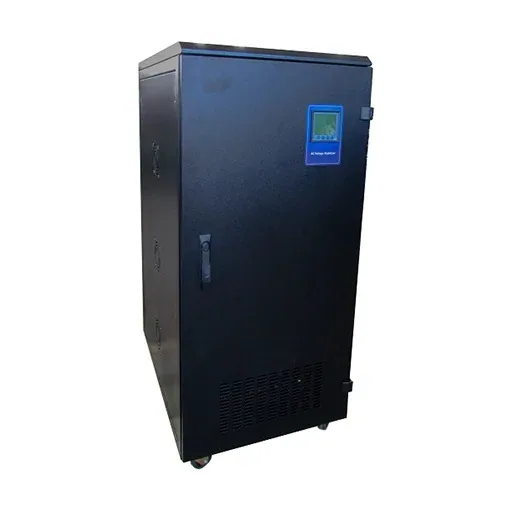

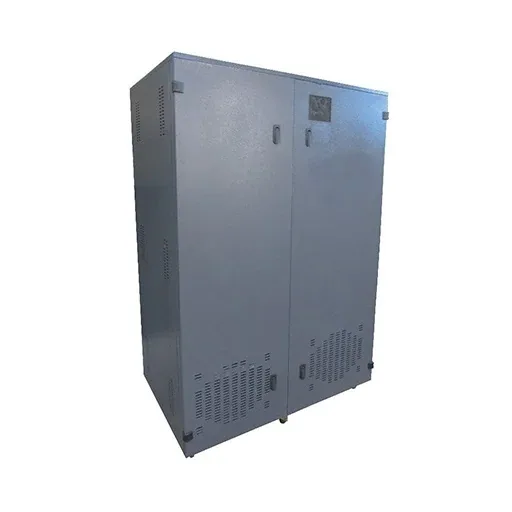

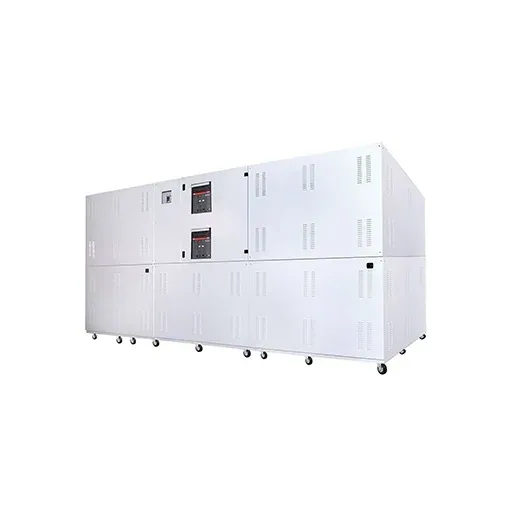

STR-D SERİSİ 3 Faz 6 kVA – 2000 kVA Servo Regülatör
STR-D Serisi Servo Voltaj Regülatörlerinin bünyesinde bulunan Servo sistem DC motorun tristörle kontrolünü sağlar. Şebekeye seri bağlı Booster Trafo ve Varyak (oto trafo) sayesinde çıkışta gerilim regülasyonu yapmaktadır. Bu sayede şebeke gerilimindeki düşme, yükselme ve tüm diğer dengesizlikleri önleyerek çıkışta kararlı bir gerilim sağlanır.
Teknik özellikler
| MODEL | STR-D-0006 | STR-D-0010 | STR-D-0015 | STR-D-0022 | STR-D-0030 | STR-D-0045 | STR-D-0060 | STR-D-0075 | STR-D-0100 | STR-D-0120 | STR-D-0150 | STR-D-200 | STR-D-250 | STR-D-300 | STR-D-400 | STR-D-500 | STR-D-600 | STR-D-800 | STR-D-1000 | STR-D-1250 | STR-D-1600 | STR-D-2000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Güç (kVA) | 6 | 10 | 15 | 22,5 | 30 | 45 | 60 | 75 | 100 | 120 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1250 | 1600 | 2000 | |
| GİRİŞ | |||||||||||||||||||||||
| Nominal Gerilim | 380/400/415 Vac 3F+N+GND | ||||||||||||||||||||||
| Gerilim Çalışma Aralığı | 190/485Vac | 275-450 Vac | 310-450 Vac | 190/415Vac | 275-450 Vac | 310-450 Vac | |||||||||||||||||
| Çalışma Frekansı | 50/60 Hz ±%5 | ||||||||||||||||||||||
| ÇIKIŞ | |||||||||||||||||||||||
| Nominal Gerilim | 380/400/415 Vac 3F+N+GND | ||||||||||||||||||||||
| Çıkış Toleransı | ± 2% | ||||||||||||||||||||||
| Düzeltme Hızı | 90 V/sn | ||||||||||||||||||||||
| Aşırı Yük Kapasitesi | 10 sn için %200 | ||||||||||||||||||||||
| Güç Faktörü | 0,8 | ||||||||||||||||||||||
| Verim | >%96 (Tam Yük) | >%95 (Tam Yük) | |||||||||||||||||||||
| GENEL | |||||||||||||||||||||||
| Panel | True RMS Panel Voltmetre | ||||||||||||||||||||||
| Harmonik Distorsiyon | - | ||||||||||||||||||||||
| Soğutma Sistemi | Akıllı Hava Soğutma | ||||||||||||||||||||||
| Mekanik ByPass | Pako Anahtar | ||||||||||||||||||||||
| Korumalar | İsteğe Bağlı Düşük/Yüksek Gerilim, Aşırı Akım, Kısa Devre | ||||||||||||||||||||||
| IP Koruma Seviyesi | IP20 (Diğerleri Opsiyonel) | ||||||||||||||||||||||
| ÇEVRESEL | |||||||||||||||||||||||
| Çalışma Sıcaklığı | -10˚C/+50˚C | ||||||||||||||||||||||
| Depolama Sıcaklığı | -25˚C / +60˚C | ||||||||||||||||||||||
| Bağıl Nem | <90%, DIN(40040) | ||||||||||||||||||||||
| Çalışma Yüksekliği | <3.000m. | ||||||||||||||||||||||
| Akustik Gürültü | <50dB | <60dB | |||||||||||||||||||||
| STANDARTLAR | |||||||||||||||||||||||
| Güvenlik | IEC/EN 62103 | ||||||||||||||||||||||
| EMC | EN/IEC 61000-6-4; EN/IEC 61000-6-2 | ||||||||||||||||||||||
| FİZİKSEL | |||||||||||||||||||||||
| Boyutlar (G*D*Y) cm | 40*64*117 | 60*89*140 | 66*94*165 | 180*121*123 | 1800* 121* 173 | 210* 144* 208 | 210* 122* 183 | 240* 112* 208 | 240* 172* 188 | 2400* 1720* 2080 | |||||||||||||
| Ağırlık (kg) | 85 | 95 | 105 | 125 | 145 | 165 | 260 | 280 | 310 | 400 | 425 | 1050 | 1100 | 1200 | 1650 | 2000 | 2100 | 2900 | 3450 | 3900 | 4300 | 6000 | |
