UPS · Online UPS

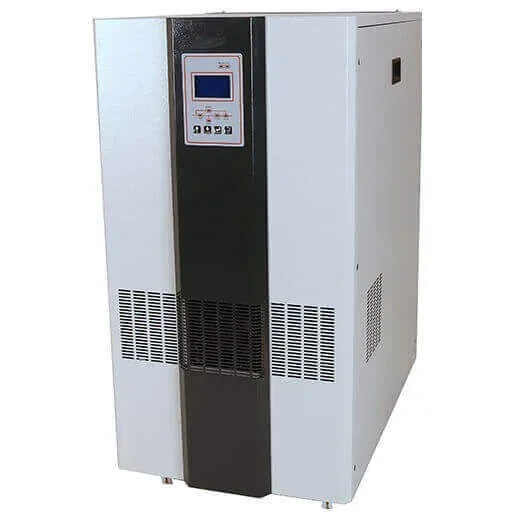

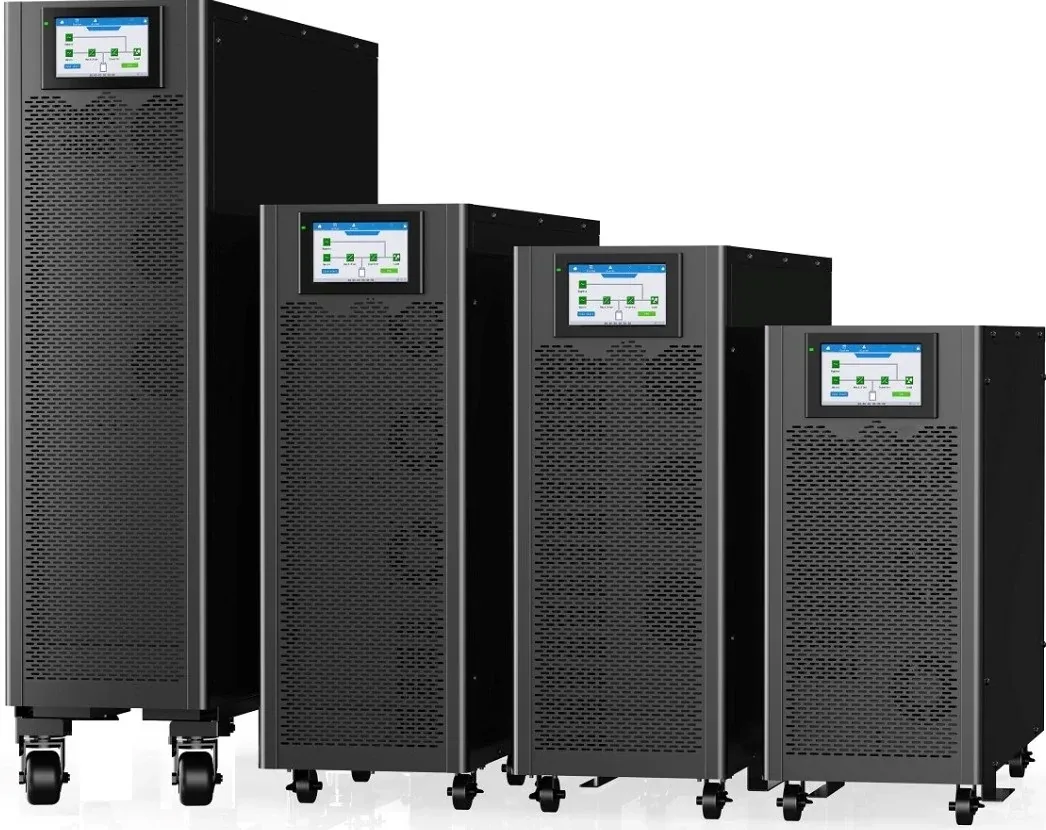

TF Serisi 3 Faz Giriş – 3 Faz Çıkış 10 kVA – 200 kVA
TF Serisi UPS’ler en son nesil güç komponentleri ve yeni nesil yüksek verimli 3 seviyeli topolojiyi kullanarak en yeni güç dönüştürme teknolojisine sahip, işlevsel, güvenli, kurulumu ve kullanımı kolay bir ürün sunmaktadır.
Genel özellikler
- Yüksek frekanslı çevrimiçi çift dönüşüm teknolojisi
- Gelişmiş çift çekirdekli DSP kontrol teknolojisi ve 3 seviyeli Three Level teknoloji
- Aktif güç faktörü düzeltmesi (APFC), 0,99'a kadar giriş gücü faktörü
- Sistem verimliliği = %95 ile enerji tasarrufu oranı iki katına çıktı
- Çıkış gücü faktörü 1,0
- Bağımsız ByPass'ı destekleyen çift giriş tasarımı (Split Bypass)
- Tek sistemden daha yüksek güvenilirlik sağlayan gelişmiş dijital ve paralel teknoloji
- Geniş giriş voltajı aralığı
- 50/60 Hz otomatik algılama frekansı, 50/60 Hz frekans dönüşüm modu
- ECO modunda %98'e varan iş verimliliği
- Fan hızı yüke göre akıllıca değişir, gürültüyü azaltır ve servis ömrünü uzatır
- Esnek pil yapılandırma ayarı, seçilebilir pil sayıları: 32~ 40 adet
- Dijital kontrollü şarj cihazı (Max.20…60 A & %20 çıkış gücü)
- Şebeke elektriği olmadığında UPS'i aküden açabilme özelliği (Cold Start)
- Şebeke gücü dengesiz olduğunda UPS güç kaynağı modu için sıfır geçiş süresi, çıkışın kesintisiz olmasını sağlar
- Kompakt iç düzen, az yer kaplayan, 5-7” LCD renkli dokunmatik ekran
- Parametre yapılandırması ve çevrimiçi yükseltme için güçlü arka plan yazılımı
- UPS izleme için gelişmiş çoklu platform iletişimi:
- RS232, USB, RS485, kuru kontaklar, SNMP kartı, Wi-Fi kartı ve GPRS kartı
- Akıllı pil yönetimi, otomatik eşitleme ve değişken şarj kontrolü, şarj cihazının uyku hali kontrolü, şarj cihazının güvenilirliğini artırma ve pil ömrünü uzatma
- Etkili donanım ve yazılım koruması, güçlü kendi kendine teşhis işlevi, gelecekteki kontroller için bol miktarda olay günlüğü
- Standart RS232, USB, RS485, EPO, Kuru kontaklar, Paralel port
- İsteğe bağlı SNMP kartı, WI-FI kartı, GPRS kartı, SMS alarmları (Opsiyonel)
- Elektro Manyetik Uyumluluk, EMC – LVD CE Sertifikaları
- 2 Yıl Garanti / 10 Yıl Yedek Parça Garantisi
Teknik özellikler
| MODEL | TF-10K | TF-20K | TF-30K | TF-40K | TF-60K | TF-80K | TF-100K | TF-120K | TF-160K | TF-200K | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GÜÇ | 10 kVA/10 kW | 20 kVA/20 kW | 30 kVA/30 kW | 40 kVA/40 kW | 60 kVA /60 kW | 80 kVA / 80 kW | 100 kVA / 100 kW | 120 kVA / 120 kW | 160 kVA / 160 kW | 200 kVA / 200 kW | |
| GİRİŞ | |||||||||||
| Gerilim | 380 / 400 / 415 Vac. (F-F) | ||||||||||
| Gerilim Aralığı | 228~478Vac (3Faz + N + PE) | 304 ~ 478 Vac. (%100 Yük) / 228 ~ 304 Vac. (Yüke göre azalır) | |||||||||
| Frekans | 50 – 60 Hz. (Otomatik Algılama) | ||||||||||
| Frekans Aralığı | 40-70 Hz.±% 0,5 | ||||||||||
| Giriş Güç Faktörü | ≥ 0,99 | ||||||||||
| Toplam Harmonik Bozulma (THDi) | Lineer Yükte ≤ %1; Non Lineer Yükte ≤ %3 | ≤ %5 | |||||||||
| Bypass Gerilim Aralığı | Fabrika Ayarı; -20%～+15% .– LCD Panelden seçilebilir | Fabrika Ayarı; -%20 ~ +%15 Vac. | |||||||||
| Alt Limit: +10%, +15%, +20%, +25%; Üst Limit: -10%, -15%, -20%, -30%, -40% – LCD Panelden seçilebilir | |||||||||||
| Bypass Frekans Aralığı | ±1Hz, ±3Hz,±5Hz .– LCD Panelden seçilebilir | ||||||||||
| Bypass Aşırı Yük Kapasitesi | 125%: Sürekli Çalışabilir. | ||||||||||
| 125%~130%: 10dk.; 130%~150%: 1dk.;150%~400%: 1sn.; >400%, 200ms | |||||||||||
| ÇIKIŞ | |||||||||||
| Gerilim | 380 / 400 / 415 Vac. – LCD Panelden seçilebilir | ||||||||||
| Gerilim Regülasyonu | ± % 1 (Lineer Yükte) | ||||||||||
| Frekans | Şebeke ile senkron, Aküden çalışmada 50 / 60 Hz. ± 0,1 Hz. | ||||||||||
| Dalga Şekli / Çıkış Güç Faktörü | Tam Sinüs / 1 | ||||||||||
| Krest Faktörü | 3:1 | ||||||||||
| Toplam Harmonik Bozulma (THDv) | Lineer Yükte ≤ %1; Non Lineer Yükte ≤ %3 | ||||||||||
| Transfer Zamanı | 0 ms | ||||||||||
| İnvertör Aşırı Yük Kapasitesi | %110 Yükte 60 dak., %110-25 Yükte 10 dak., %125-%150 Yükte 1 dak.>%150 Yükte 200 msn. | ||||||||||
| AKÜ | |||||||||||
| Akü Gerilimi | Standart Modellerde; 240 Vdc. / 32-40 adet (Ayarlanabilir) | ||||||||||
| Akü Adet / Model | (10+10) | (20+20) | (15+15) * 2 Kol | Aküsüz | |||||||
| 20*12V.7-9 Ah | 40*12V.7-9 Ah | 60*12V.7-9 Ah | |||||||||
| Akü Şarj Akımı | Maks. 10A. | Maks. 15 A. | Maks. 20A. | 30A. | 40A. | 60A. | |||||
| Şarj Voltaj Hassasiyeti | ≤ %1 | ||||||||||
| SİSTEM | |||||||||||
| Verim | Maksimum %95 | Maksimum %96 | |||||||||
| Dısplay | 5" Dokunmatik Ekran | 5" Dokunmatik Ekran | 7" Dokunmatik Ekran | ||||||||
| Alarm | Aküden Çalışma, Akü Düşük, Fan Hatası | ||||||||||
| Paralel Çalışma | 6 Adede Kadar (Opsiyonel) | ||||||||||
| Haberleşme | Standart; RS 232, RS 485, USB | ||||||||||
| Opsiyonel; Programlanabilir Kuru Kontak, SNMP, Paralel Kit | |||||||||||
| ÇEVRESEL | |||||||||||
| Çalışma Sıcaklığı | 0 ˚C~ 40 ˚C | ||||||||||
| Bağıl Nem | %0 ~ %95 (Yoğunlaşmasız) | ||||||||||
| Depolama Sıcaklığı | -40 ˚C~ 70 ˚C | ||||||||||
| Duyulabilir Gürültü | ≤ 58 dB (1 metre) | ≤ 58 dB (1 metre) | ≤ 70 dB (1 metre) | ||||||||
| Çalışma Yüksekliği | ≤1000m. 1000-2000 m.de her 100 m.de %1 Güç Kaybı | ||||||||||
| BOYUTLAR | |||||||||||
| Net Boyutlar (GxDxY) mm. | 250x720x560 | 250x800x700 | 250x840x930 | 250x720x560 | 250x790x560 | 360x800x1200 | 360x850x1200 | 440x850x1250 | |||
| Paketli Boyutlar (GxDxY) mm. | 350x800x722 | 350x900x862 | 350x950x1102 | 350x800x718 | 350x850x818 | 450x870x1370 | 450x940x1350 | 530x940x1410 | |||
| Net/Brüt Ağırlık ( Kg ) | 82, 93 | 145, 156 | 215, 227 | 42, 52 | 48, 58 | 152, 172 | 156, 180 | 160, 180 | 194, 214 | 200, 220 | |
| STANDARTLAR | |||||||||||
| Uyumlu Standartlar | LVD: EN 62040-1, EMC: EN 62040-2 | ||||||||||
